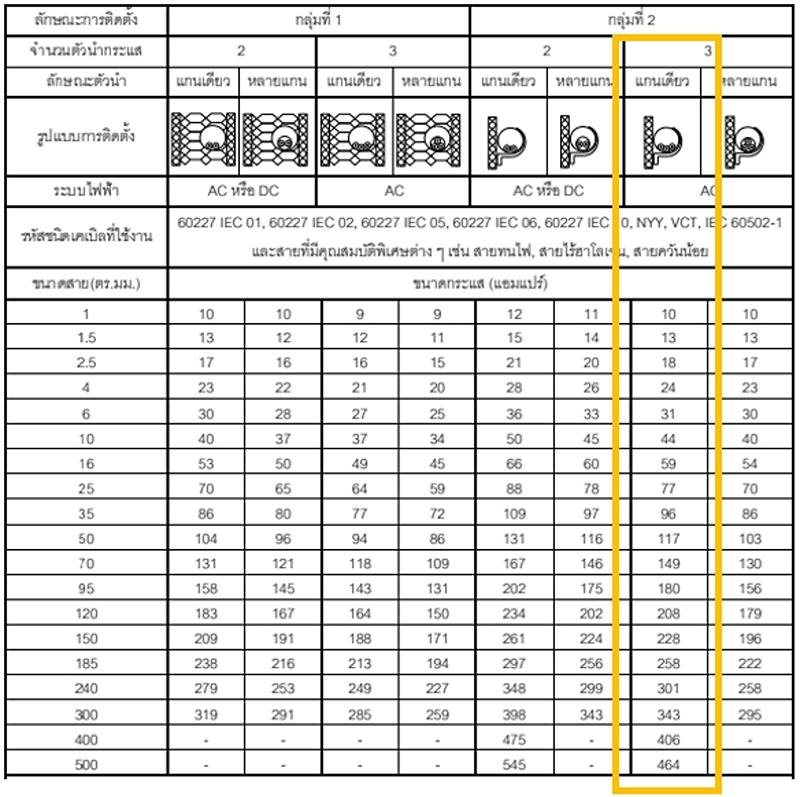

ในการเลือกขนาดสายไฟ ต้องดูขนาดกำลังของเครื่องใช้ไฟฟ้า แล้วนำไปหาขนาดของกระแสไฟฟ้า จากสูตร I = P/V เมื่อได้ขนาดกระแสไฟฟ้าแล้ว จึงนำไปเลือกขนาดของเบรกเกอร์ และนำขนาดเบรกเกอร์ไปเลือกขนาดของสายไฟ ซึ่งขนาดสายไฟที่เหมาะสมกับเบรกเกอร์สำหรับบ้านพักอาศัยโดยทั่วไป สามารถดูได้จากตารางที่ 5-20 ของหนังสือมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.)  เช่น เบรกเกอร์ขนาด 40 A ระบบไฟ 3 เฟส เดินสายไฟในช่องเดินสายในอากาศ ใช้สายไฟชนิด PVC (IEC01) จะเลือกการติดตั้งแบบกลุ่มที่ 2 จำนวนตัวนำกระแส 3 ตัว ลักษณะตัวนำกระแสแบบแกนเดียว ควรเลือกใช้ขนาดกระแสของสายไฟไม่น้อยกว่าขนาดกระแสของเบรกเกอร์ จึงตรงกับสายไฟขนาด 10 ตร.มม.

การเลือกใช้สายไฟไม่เหมาะสมกับขนาดของเบรกเกอร์ จะส่งผลถึงความปลอดภัยและค่าใช้จ่าย เช่น การเลือกใช้สายไฟที่มีขนาดเล็กเกินไป สายไฟทนกระแสโหลดไม่ได้และมีความร้อนสะสม อาจทำให้เกิดเพลิงไหม้ได้
